Hybrid HVAC/HVDC

Wirtschaftliche Lastflussanalyse: Bewertung der möglichen Übertragungskapazitätserhöhung und Engpassentlastung durch hybride AC/DC Leitungen
Dynamische Untersuchungen: Analyse der Auswirkung auf dynamische Stabilität durch maximaler Fehlerzeit für Schweizer Beispielnetz (Abbildung)

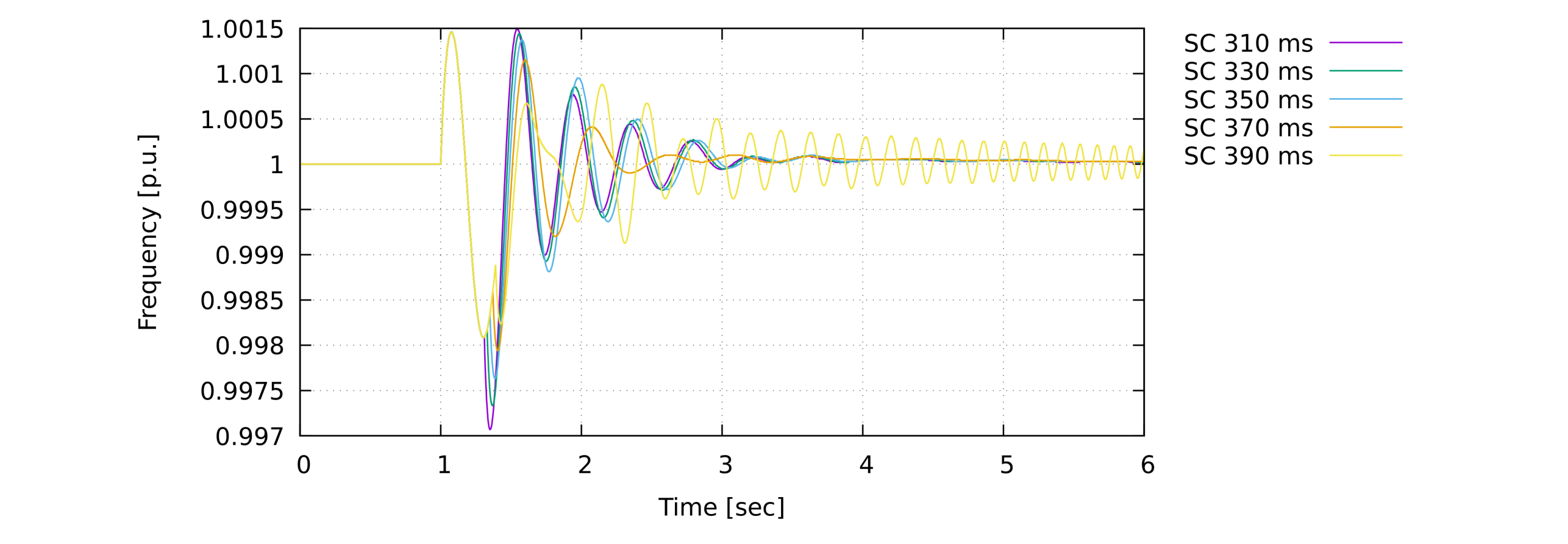

Schweizer Generator nahe eines HVDC-Konverters. Frequenzverlauf für verschiedenen Kurzschlusszeiten. System wird bei längeren Fehlern instabil.

Europäische Übertragungsnetze erreichen Kapazitätsgrenzen.
Umbau bestehender AC-Leitunge zu hybriden AC/DC-Leitungen kann die erforderlichen Netzverstärkungen in der Schweiz vereinfachen (Abbildung).

Schweizer Übertragungsnetz mit verschiedenen möglichen Standorten für hybride AC/DC-Leitungen.

Ganzjahressimulation verschiedener hybrider Optionen zeigt Erhöhung der Transitkapazität um 1GW (Abbildung)
Hybride Leitungen erzeugen keine lokalen dynamische Instabilität. Mögliche Fehlerzeiten gleich wie oder grösser als ohne HVDC-Konverter.

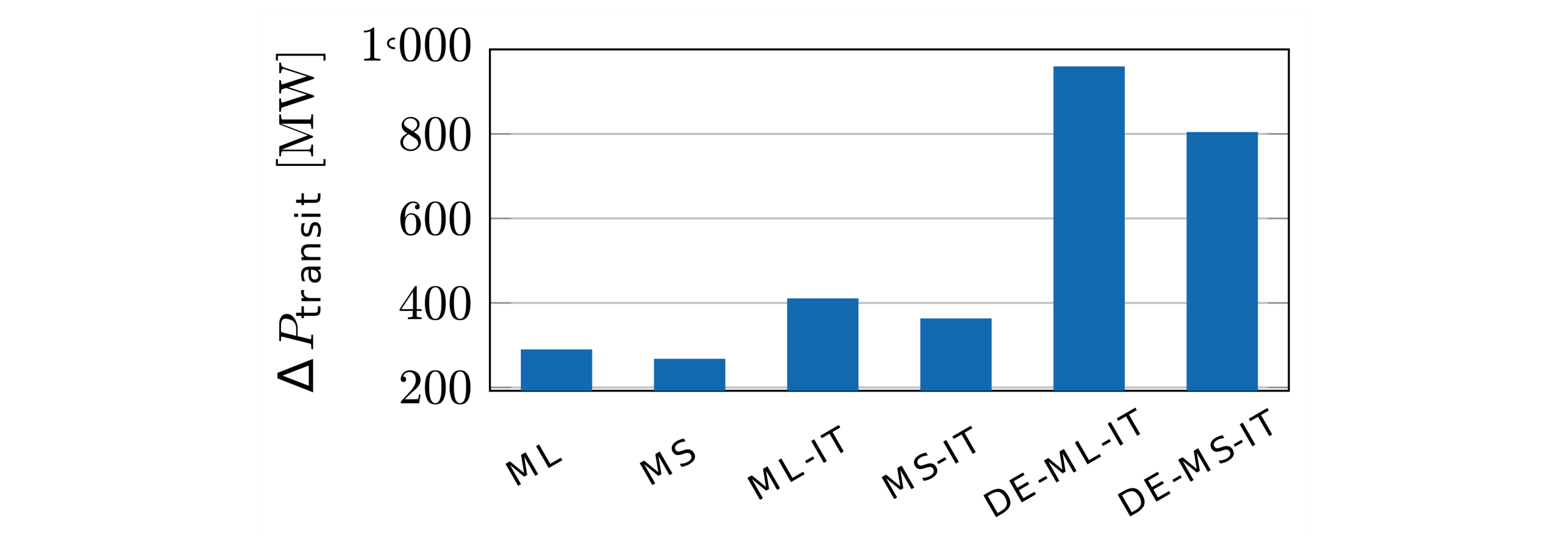

fig-sccer-furies-dynamics-2 — Änderung in verfügbarer Transitleistung für verschiedene Optionen einer hybriden AC/DC-Leitung.

Die Veröffentlichung der Projektergebnisse bei einer externe Seite Konferenz (auf Englisch)

Partner: ETHZ (FEN), ETHZ (HVL), Swissgrid, Axpo
Dauer: 07/2018 - 12/2020
Finanzierung: SNF
Projektteam: Dr. Alexander Fuchs, Dr. Turhan Demiray, Dr. Jared Garrison

externe Seite Projekt Webseite
